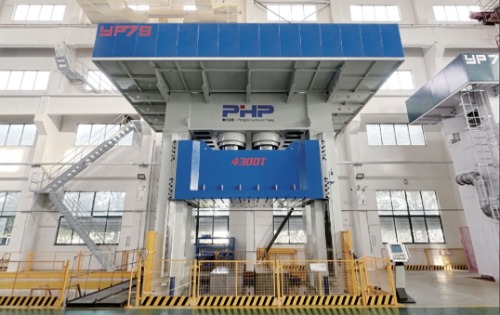

Sa disenyo ng mga hydraulic press, ang pagpili ng sistema ng gabay ng slide ay direktang nakakaapekto sa pagganap, katumpakan at buhay ng serbisyo ng kagamitan. Sa kasalukuyan, mas pinipili ng market ang mga frame press kaysa sa four-column presses. Ang isa sa mga pangunahing dahilan ay ang mga gabay na riles na ginagamit ng mga pagpindot sa frame ay maaaring panatilihing matatag ang pagpindot sa mahabang panahon sa panahon ng operasyon, at ang pagganap nito ay higit na lumalampas sa tradisyonal na mga pagpindot sa apat na haligi na gumagamit ng mga manggas ng gabay na dumudulas sa mga haligi.
1.Guiding Accuracy
Ang disenyo ng guide rail ay may malaking kalamangan sa paggabay sa katumpakan. Ang disenyong ito ay nakakamit ng precision control sa pamamagitan ng tumpak na pagsasaayos ng push-pull screws sa slider. Ang slider ay maaaring mapanatili ang napakataas na tuwid sa panahon ng pataas at pababang paggalaw. Ang katumpakan ay ang tunay na bentahe ng guide rail. Ang mga turnilyo lamang ang kailangang ayusin upang makamit ang kontrol sa katumpakan. Ang tuwid na sliding na disenyo ng column ay may maliit na contact area at kadalasan ay mayroon lamang ilang linear na contact point, na nagreresulta sa pagbawas ng katumpakan ng paggabay. Pagkatapos ng pangmatagalang paggamit, ang pagsusuot ay lalong magpapalubha sa pagkawala ng katumpakan.
2. Kaginhawaan ng Pagsasaayos
Ang disenyo ng sistema ng pagsasaayos ng guide rail ay madaling gamitin. Maaaring patakbuhin ng mga operator ang mga turnilyo upang makamit ang katumpakan na pagsasaayos kapag ang kagamitan ay ganap na na-assemble, nang hindi dini-disassemble ang anumang mga pangunahing bahagi, na lubos na nagpapadali sa proseso ng pag-debug.
Sa kabaligtaran, ang column straight sliding structure ay may malaking adjustment workload, at kadalasang nangangailangan ng itaas na structure ng hydraulic press na i-disassemble para ma-access ang adjustment mechanism, na nakakaubos ng oras at labor-intensive.
3. Buhay ng Serbisyo
Ang ibabaw ng guide rail ay pinatigas o pinahiran, at may namumukod-tanging wear resistance; ang inclined surface structure ay maaari ding magpakalat ng pagkasuot at pahabain ang buhay ng serbisyo.
Sa aktwal na mga kaso, ang buhay ng serbisyo ng 45° inclined guide rail sa ilalim ng normal na paggamit at mga kondisyon ng pagpapanatili sa pangkalahatan ay lumampas sa 10 taon.
Ang bottleneck ng buhay ng serbisyo ng column direct sliding system ay kitang-kita. Bilang pangunahing istraktura ng katawan ng makina, kapag ang ibabaw ng gabay ay malubha na, ang buong tool ng makina ay dapat na ma-overhaul, at mahirap ibalik ang orihinal na katumpakan pagkatapos ng pagkumpuni. Ipinapakita ng mga istatistika na kailangang ayusin ng column direct sliding hydraulic press ang column tuwing 5-7 taon sa karaniwan.
4. Paghahambing sa Ekonomiya
Kahit na ang paunang gastos sa pagmamanupaktura ng guide rail ay mataas, ang kabuuang halaga ng ikot ng buhay ay makabuluhang mas mababa. Kahit na ang ibabaw ng guide rail ay pagod, ang guide rail bar lamang ang kailangang palitan, at ang gastos sa pagpapanatili ay mababa. Maikli lang ang downtime. Ang pagpapanatili ng katumpakan ay mabuti, ang rate ng kwalipikasyon ng produkto ay mataas, at ang pagkawala ng kalidad ay nabawasan.
Ang column direct sliding system ay tila may mababang paunang puhunan, ngunit ang kasunod na gastos sa pagpapanatili ay kamangha-mangha. Ang bawat overhaul ay nangangailangan ng disassembly ng isang malaking bilang ng mga bahagi at ang downtime ay mahaba. Ang pagkawala ng basura na dulot ng pagbaba ng katumpakan ay hindi maaaring balewalain. Ang mas seryoso ay habang tumatanda ang kagamitan, maraming mga gumagamit ang kailangang alisin ang mga kagamitan na hindi pa ganap na pagod nang maaga nang walang patuloy na pagpapanatili.
Konklusyon
Kung ikukumpara ang dalawang disenyo, ang rail guide ay higit na mahusay sa tuwid na column slide guide sa bawat mahalagang paraan. Ito ay tumpak, madaling ayusin, tumatagal ng mas matagal, at nangangailangan ng mas kaunting maintenance. Iyon ang dahilan kung bakit ito ang ginustong pagpipilian para sa modernong hydraulic presses. Siyempre, ang lumang tuwid na disenyo ng column, bagama't mas simple, ay kulang sa mga pangunahing paraan-ito ay hindi gaanong tumpak, mas mabilis na nagsusuot, at nangangailangan ng patuloy na pagsasaayos. Ngayon, kung gusto mo ng pagiging maaasahan at pagganap nang walang sakit sa ulo, ang mga gabay sa tren ang tanging pagpipilian.
