Pinapalakas ng RTM Molding Press ang Kahusayan sa Paggawa

Pag-unlock ng Higit na Produktibo gamit ang Advanced na RTM Press Technology

Ang paghahangad ng kahusayan sa pagmamanupaktura ay nangangailangan ng tuluy-tuloy na pagbabago sa teknolohiya ng proseso, at ang Resin Transfer Molding (RTM) press ay nakatayo bilang isang mahalagang bahagi ng kagamitan sa paglalakbay na ito. Ang paglipat sa kabila ng tradisyonal na open molding na pamamaraan o mas mabagal na composite manufacturing techniques, ang moderno RTM molding press nag-aalok ng closed-system na diskarte na makabuluhang nagpapataas ng mga rate ng produksyon, nagpapabuti sa kalidad ng bahagi, at nagpapababa ng materyal na basura at epekto sa kapaligiran. Tinatalakay ng artikulong ito ang mga pangunahing bentahe ng pagsasama ng isang RTM press sa iyong daloy ng trabaho sa pagmamanupaktura, na nagbibigay ng detalyadong pagsusuri sa mga prinsipyo ng pagpapatakbo nito, mga pangunahing benepisyo, at mga kritikal na salik na dapat isaalang-alang para sa matagumpay na pagpapatupad. Ating tuklasin kung paano hindi lamang pinapataas ng teknolohiyang ito ang kahusayan ngunit nagbubukas din ng mga bagong posibilidad para sa paglikha ng mataas na pagganap, kumplikadong mga composite na bahagi na dati ay mahirap o magastos sa paggawa. Sa pamamagitan ng pag-unawa sa buong kakayahan ng proseso ng RTM, ang mga tagagawa ay maaaring gumawa ng matalinong mga desisyon upang i-streamline ang kanilang mga operasyon, bawasan ang kanilang kabuuang gastos sa bawat bahagi, at makakuha ng isang mapagkumpitensyang kalamangan sa merkado.

Paano Binabago ng isang RTM Press ang Composite Part Production

Ang pangunahing operasyon ng isang RTM molding press ay nagsasangkot ng pag-iniksyon ng isang likidong dagta sa isang saradong amag na naglalaman ng dry fiber preform. Ang tila simpleng prosesong ito ay pinamamahalaan ng tumpak na kontrol ng maraming mga parameter, na magkakasamang tumutukoy sa kalidad at pagkakapare-pareho ng huling bahagi. Ang pagbabago mula sa mga hilaw na materyales tungo sa isang tapos, mataas na lakas na bahagi ay isang patunay sa pagiging sopistikado ng engineering ng sistema ng pagpindot sa RTM.

Ang Step-by-Step na Ikot ng Proseso ng RTM

Ang isang tipikal na ikot ng RTM ay maaaring hatiin sa ilang natatanging yugto, bawat isa ay kritikal sa tagumpay ng operasyon. Ang pag-unawa sa siklo na ito ay mahalaga para sa pagpapahalaga kung paano pinapataas ng press ang kahusayan.

• Paghahanda ng amag at Preform Placement: Ang proseso ay nagsisimula sa paghahanda ng dalawang halves ng katugmang metal na amag. Ang isang release agent ay inilapat upang matiyak na madaling demolding ng tapos na bahagi. Ang dry fiber reinforcement, na maaaring sa anyo ng mga pinagtagpi na tela, stitched mat, o braided preforms, ay tiyak na pinutol at inilagay sa ilalim na kalahati ng mold cavity. Tinutukoy ng preform na ito ang mga katangian ng istruktura at hugis ng huling bahagi.
• Pagsasara at Pag-clamping ng amag: Ang itaas na kalahati ng amag ay ibinababa sa ibabang kalahati, at ang malakas na haydroliko o de-kuryenteng sistema ng RTM press ay naglalapat ng makabuluhang puwersa ng pag-clamping upang i-seal ang amag. Ang puwersang ito ay mahalaga upang mapaglabanan ang panloob na presyon na nabuo sa panahon ng pag-iniksyon ng dagta nang hindi nagiging sanhi ng paghihiwalay ng amag o pagkislap. Tinitiyak ng katumpakan ng clamping system na ang kapal ng bahagi ay pare-pareho at nauulit sa libu-libong mga cycle.
• Resin Injection at Lunas: Ang isang pre-mixed resin system, kadalasan ay isang thermoset polymer tulad ng epoxy, vinyl ester, o polyester, ay degassed upang alisin ang naka-entrapped na hangin at pagkatapos ay ini-inject sa sealed mold sa ilalim ng kontroladong pressure at flow rate. Ang dagta ay dumadaloy sa fiber preform, lubusan na binabasa ang mga hibla at inilipat ang hangin sa pamamagitan ng mga madiskarteng inilagay na lagusan. Sa sandaling mapuno ang amag, ang bahagi ay gaganapin sa ilalim ng mga kondisyong kontrolado ng temperatura upang gamutin, isang proseso kung saan ang dagta ay sumasailalim sa isang kemikal na reaksyon upang maging isang solid, matibay na plastic matrix.
• Demolding at Post-Processing: Matapos makumpleto ang ikot ng lunas, ang puwersa ng pag-clamping ay pinakawalan, ang amag ay bubukas, at ang natapos na bahagi ay tinanggal. Depende sa aplikasyon, ang bahagi ay maaaring sumailalim sa menor de edad na post-processing, tulad ng pag-trim ng labis na materyal o mga butas sa pagbabarena, ngunit ito ay madalas na isang malapit-net-shape na produkto, na makabuluhang binabawasan ang pangalawang paggawa kumpara sa iba pang mga pamamaraan.

Mga Pangunahing Bahagi ng System para sa Pinakamainam na Pagganap

Ang kahusayan ng buong proseso ng RTM ay lubos na nakadepende sa pagganap at pagsasama ng mga pangunahing bahagi nito. Ang modernong RTM press ay higit pa sa isang clamping device; ito ay isang pinagsamang production cell.

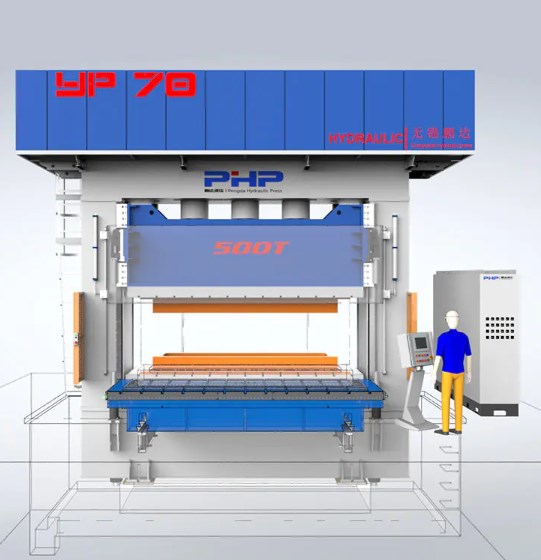

• Ang Press Frame at Clamping Unit: Ito ang backbone ng system, na nagbibigay ng integridad ng istruktura at puwersa na kinakailangan upang panatilihing sarado ang amag. Ang mga modernong pagpindot ay nag-aalok ng programmable at mataas na repeatable clamping forces.
• Sistema ng Pag-iniksyon: Kabilang dito ang resin at catalyst meter, mixer, at injection pump. Ang katumpakan sa pagsukat at paghahalo ay mahalaga para sa pagkamit ng pare-parehong kimika ng resin at, dahil dito, pare-pareho ang mga mekanikal na katangian sa huling bahagi.
• Mould Temperature Control Unit (TCU): Ang TCU ay nagpapalipat-lipat ng thermal fluid sa pamamagitan ng mga channel sa molde upang painitin ito sa eksaktong temperatura na kinakailangan para sa pinakamainam na daloy ng resin at gamutin ang mga kinetics. Ang tumpak na kontrol sa temperatura ay hindi mapag-usapan para sa pagkamit ng mga maikling cycle ng oras at mga de-kalidad na bahagi.
• Programmable Logic Controller (PLC): Ang PLC ay ang utak ng operasyon, na nag-automate sa buong cycle mula sa pagsasara ng amag at pag-clamping hanggang sa pag-iniksyon, paggamot, at pag-demolding. Nag-iimbak ito ng mga recipe para sa iba't ibang bahagi, tinitiyak ang pag-uulit at pinapayagan ang pag-log ng data para sa mga layunin ng kontrol sa kalidad.

Mga Kritikal na Salik sa Pagpili ng Tamang Kagamitang RTM

Ang pagpili ng isang RTM molding press ay isang malaking pamumuhunan sa kapital, at ang desisyon ay dapat na nakabatay sa isang masusing pagsusuri ng iyong mga partikular na pangangailangan sa produksyon. Ang isang pindutin na ganap na angkop para sa isang aplikasyon ay maaaring hindi sapat para sa isa pa. Samakatuwid, ang isang detalyadong pagtatasa ng mga teknikal na detalye, mga kinakailangan sa pagpapatakbo, at pangmatagalang layunin sa produksyon ay pinakamahalaga. Para sa mga tagagawa na naghahanap upang i-optimize ang kanilang proseso, pag-unawa sa mga nuances ng mababang presyon ng mga pagtutukoy ng makina ng RTM ay isang pangunahing panimulang punto. Ang mga low-pressure system ay nag-aalok ng mga natatanging pakinabang, kabilang ang mga pinababang gastos sa tooling, ang kakayahang gumamit ng hindi gaanong matatag na mga amag, at mas mababang pagkonsumo ng enerhiya, na ginagawang perpekto ang mga ito para sa malalaking bahagi tulad ng wind turbine blades o bathtub kung saan hindi kinakailangan ang napakataas na presyon ng iniksyon.

Pagsusuri ng Clamping Force at Platen Size

Ang puwersa ng pag-clamping, na sinusukat sa tonelada, at ang laki ng platen, na tumutukoy sa pinakamataas na lugar ng amag, ay ang dalawang pinakapangunahing ngunit kritikal na mga detalye. Ang kinakailangang puwersa ng pag-clamping ay tinutukoy ng inaasahang lugar ng bahagi (kabilang ang sistema ng runner) at ang pinakamataas na presyon ng iniksyon na inaasahan sa loob ng lukab ng amag. Ang hindi sapat na puwersa ng pag-clamping ay hahantong sa pagpapalihis ng amag at pagkislap, na lumilikha ng basura at nangangailangan ng paggawa pagkatapos ng pagproseso. Ang talahanayan sa ibaba ay nagbibigay ng pangkalahatang paghahambing kung paano nauugnay ang laki ng bahagi sa karaniwang mga kinakailangan sa puwersa ng pag-clamping.

Higit pa sa puwersa, ang laki ng platen ay dapat tumanggap ng mga pisikal na sukat ng amag, kabilang ang anumang mga pantulong na kabit tulad ng hydraulic core pullers o slide. Mahalaga rin na isaalang-alang ang pagbubukas ng liwanag ng araw (ang pinakamataas na taas ng molde na maaaring tanggapin ng press) at ang press stroke upang matiyak ang pagiging tugma sa iyong tooling.

Pagsusuri ng Control System at Automation Integration

Ang antas ng pagiging sopistikado sa control system ng press ay direktang nakakaapekto sa kadalian ng paggamit, repeatability, at integridad ng data. Ang modernong PLC-based system na may touchscreen na HMI (Human-Machine Interface) ay nagpapahintulot sa mga operator na mag-input at mag-imbak ng daan-daang bahagi ng recipe. Ang mga pangunahing parameter tulad ng presyon ng iniksyon, rate ng daloy, temperatura ng resin, at temperatura ng amag ay dapat na subaybayan at kontrolin sa isang closed-loop na paraan. Para sa mga operasyong naglalayon para sa mataas na dami ng produksyon, ang potensyal para sa automation ay dapat na isang pangunahing pagsasaalang-alang. Kabilang dito ang pagsasama sa mga robot para sa preform loading at natapos na part unloading, pati na rin sa upstream at downstream na kagamitan. Ang isang matatag na sistema ng kontrol ay nagbibigay-daan sa isang tagagawa na patuloy na makagawa ng mga de-kalidad na bahagi at nagbibigay ng data ng traceability na kinakailangan ng maraming advanced na industriya.

Pagpapahusay sa Kalidad ng Bahagi at Pagkamit ng Cost-Effectiveness

Ang pangunahing driver para sa paggamit ng teknolohiya ng RTM ay ang makabuluhang pagpapabuti sa kalidad ng bahagi at ang nauugnay na mga benepisyo sa ekonomiya. Hindi tulad ng mga bukas na proseso ng paghubog, ang RTM ay gumagawa ng mga bahagi na may dalawang tapos, makinis na ibabaw (A-side at B-side), na lubhang kanais-nais para sa mga aesthetic na aplikasyon. Ang proseso ng closed-mold ay nagreresulta din sa mas pare-parehong fiber-to-resin ratios at superior mechanical properties dahil ang fiber architecture ay hindi naaabala sa panahon ng resin application phase. Kapag sinusuri ang pangkalahatang panukalang halaga, mahalagang magsagawa ng a cost benefit analysis ng RTM vs hand lay up . Habang ang paunang puhunan sa isang RTM press at mga katugmang metal na hulma ay mas mataas kaysa sa tooling para sa hand lay-up, ang pangmatagalang ipon ay malaki at multifaceted.

Superior Mechanical Properties at Surface Finish

Ang mga bentahe ng kalidad ng RTM ay hindi maikakaila. Ang proseso ay nagbibigay-daan para sa paggamit ng high-performance na tuloy-tuloy na fiber reinforcements, na inilatag sa isang kinokontrol na paraan upang ma-optimize ang lakas at higpit sa mga partikular na direksyon. Ang pagsasama sa ilalim ng pressure at init ay nagreresulta sa isang composite na may napakababang void content (karaniwang mas mababa sa 1%), na direktang nagsasalin sa mas mataas na interlaminar shear strength at fatigue resistance. Higit pa rito, ang ibabaw na gumagaya sa ibabaw ng amag ay may pambihirang kalidad, kadalasang nakakamit ng isang Class A na tapusin nang diretso sa labas ng amag, na nag-aalis o lubhang nagpapababa sa pangangailangan para sa paghahanda ng sanding at pagpipinta. Ito ay isang malaking kaibahan sa hand lay-up, kung saan ang bukas na bahagi ng bahagi ay magaspang at nangangailangan ng makabuluhang paggawa upang makamit ang isang katanggap-tanggap na ibabaw.

Pagbabawas ng Mga Gastos sa Operasyon at Epekto sa Kapaligiran

Ang mga benepisyong pang-ekonomiya ng RTM ay higit pa sa pagtitipid sa paggawa. Ang closed-mold na katangian ng proseso ay naglalaman ng styrene emissions (para sa polyester at vinyl ester resins) at VOCs (Volatile Organic Compounds) na mas epektibo kaysa sa open molding, na tumutulong sa mga manufacturer na matugunan ang mahigpit na mga regulasyon sa kapaligiran at lumikha ng mas ligtas na lugar ng trabaho. Ang paggamit ng materyal ay mas mahusay din. Sa hand lay-up, ang labis na dagta ay karaniwan, na humahantong sa basura at mas mabibigat na bahagi. Kinokontrol ng precision injection ng RTM ang dami ng resin na ginamit, na nagreresulta sa mas mababang timbang ng bahagi at nabawasan ang gastos sa materyal. Binabalangkas ng sumusunod na listahan ang mga pangunahing bahagi ng pagtitipid sa gastos:

• Pagbawas ng Gastos sa Paggawa: Ang RTM ay hindi gaanong labor-intensive kaysa sa hand lay-up. Ang nag-iisang operator ay kadalasang maaaring mamahala ng maraming pagpindot, samantalang ang hand lay-up ay nangangailangan ng mga bihasang manggagawa para sa bawat bahagi.
• Kahusayan ng Materyal: Ang tumpak na pagsukat ng resin at isang saradong amag ay nagpapaliit ng basura, na humahantong sa direktang pagtitipid sa mga hilaw na materyales.
• Pinababang Rework at Scrap: Ang mataas na repeatability at automation ng RTM ay humahantong sa patuloy na magagandang bahagi, kapansin-pansing pagpapababa ng mga rate ng pagtanggi at ang gastos na nauugnay sa pag-aayos ng mga may sira na bahagi.
• Mas mababang Mga Gastos sa Pagsunod sa Kapaligiran: Ang mga pinababang emisyon ay nagpapababa ng pasanin sa mga sistema ng bentilasyon at air abatement, na nagreresulta sa mas mababang mga gastos sa pagpapatakbo para sa pabrika.

Pag-optimize sa Proseso ng RTM para sa Mga Kumplikadong Geometry

Habang lumalaki ang pangangailangan para sa magaan, malakas, at masalimuot na hugis ng mga composite na bahagi, ang kakayahan ng proseso ng RTM na tumanggap ng mga kumplikadong disenyo ay nagiging isang malaking kalamangan. Gayunpaman, ang matagumpay na paghubog ng mga bahagi na may malalim na mga draw, undercut, o iba't ibang kapal ay nangangailangan ng isang sopistikadong diskarte sa parehong disenyo ng amag at kontrol sa proseso. Para sa mga inhinyero na humaharap sa mga hamong ito, paghahanap ng pinakamahusay Mga parameter ng paghubog ng RTM para sa mga makapal na composite ay isang pangkaraniwan at kritikal na gawain. Ang mga makapal na seksyon ay madaling kapitan ng hindi kumpletong basa o exothermic na sobrang init sa panahon ng paggamot, na maaaring humantong sa mga panloob na void o matrix cracking. Ang pag-optimize ng mga parameter tulad ng lokasyon ng injection gate, paglalagay ng vent, presyon ng iniksyon, at isang multi-stage na cycle ng paggamot ay mahalaga upang matiyak na ang resin ay ganap na tumatagos sa preform at gumagaling nang pantay-pantay nang walang mga depekto.

Mga Istratehiya para sa Paghuhulma ng Masalimuot at Deep-Draw na mga Bahagi

Ang paggawa ng mga bahagi na may kumplikadong geometries ay nangangailangan ng maingat na pagpaplano upang matiyak na ang dagta ay dumadaloy nang pantay-pantay at ganap na napupuno ang lukab ng amag. Ang isang pangunahing diskarte ay ang paggamit ng computational fluid dynamics (CFD) software upang gayahin ang daloy ng resin sa yugto ng pagpuno. Nakakatulong ang simulation na ito na matukoy ang mga potensyal na tuyong lugar o pagsubaybay sa lahi (preferential na daloy sa mga channel na mas mababa ang resistensya) bago bumuo ng isang amag. Batay sa simulation, maaaring i-optimize ng mga inhinyero ang bilang at lokasyon ng mga injection gate at air vent. Para sa mga bahaging may malalim na pagguhit, maaaring kailanganin na gumamit ng maramihang mga punto ng iniksyon upang matiyak na ang dagta ay umabot sa lahat ng bahagi ng preform nang sabay-sabay. Bilang karagdagan, ang amag ay maaaring magsama ng mga tampok tulad ng mga slide o lifter upang lumikha ng mga undercut, na nagpapahintulot sa bahagi na ma-demold nang walang pinsala.

Pagtiyak ng Uniform na Paggamot at Pagbabawas ng mga Natirang Stress

Sa mga kumplikadong bahagi, ang mga pagkakaiba-iba sa kapal ay maaaring humantong sa pagkakaiba-iba ng mga rate ng paggamot. Ang mas makapal na mga seksyon ay gumagaling nang mas mabagal dahil sa thermal mass, o maaari silang mag-overheat dahil sa exothermic na katangian ng reaksyon ng resin. Ang hindi pantay na paggamot na ito ay maaaring mag-lock sa mga natitirang stress, na humahantong sa part warpage o dimensional na hindi tumpak pagkatapos ng demolding. Upang malabanan ito, ang sistema ng pagkontrol ng temperatura ng amag ay dapat na tiyak na naka-zone upang maghatid ng iba't ibang mga temperatura sa iba't ibang bahagi ng amag, na nagpo-promote ng isang mas pare-parehong profile ng lunas sa buong bahagi. Higit pa rito, ang paggamit ng resin system na may mas mababang peak exotherm temperature at pag-angkop sa cure cycle na may naaangkop na hold time at ramp rates ay mahahalagang hakbang sa pagkontrol ng proseso para makamit ang dimensional stability sa mga kumplikadong bahagi ng RTM.

Pagpapanatili ng Iyong RTM Press para sa Pangmatagalang Pagkakaaasahan

Upang matiyak na ang isang RTM press ay patuloy na naghahatid ng mataas na kahusayan at kalidad ng bahagi sa buong buhay ng pagpapatakbo nito, ang isang maagap at sistematikong regimen sa pagpapanatili ay hindi mapag-usapan. Ang hindi planadong downtime ay isa sa pinakamalaking gastos sa pagmamanupaktura, at ito ay kadalasang resulta ng napapabayaang pagpapanatili. Ang isang mahusay na pinananatili na press ay hindi lamang nagpapatakbo ng mas maaasahan ngunit pinapanatili din ang katumpakan nito, na direktang nauugnay sa pagkakapare-pareho ng mga bahagi na ginagawa nito. Isang komprehensibo iskedyul ng pagpapanatili para sa isang RTM press dapat na paunlarin at sundin nang mahigpit, na sumasaklaw sa araw-araw, lingguhan, buwanan, at taunang mga gawain. Ang iskedyul na ito ay dapat na nakabatay sa mga rekomendasyon ng tagagawa ngunit naaayon din sa partikular na dami ng produksyon at mga kondisyon sa kapaligiran ng iyong pasilidad.

Mahahalagang Pang-araw-araw at Lingguhang Pagsusuri sa Pagpapanatili

Maraming kritikal na isyu ang matutukoy at maiiwasan sa pamamagitan ng simpleng pang-araw-araw na visual na inspeksyon at regular na pagsusuri. Ang mga gawaing ito ay ang unang linya ng depensa laban sa malalaking pagkasira.

• Pang-araw-araw na Pagsusuri: Dapat suriin ng mga operator kung may mga pagtagas ng hydraulic oil sa paligid ng mga cylinder, valve, at piping. Suriin ang antas ng hydraulic oil sa reservoir. Makinig para sa mga hindi pangkaraniwang ingay mula sa mga bomba, motor, o mekanismo ng pag-clamping. Biswal na siyasatin ang mga hose ng pampainit at mga koneksyon sa yunit ng kontrol ng temperatura ng amag para sa mga palatandaan ng pagkasira o pagtagas.
• Lingguhang Pagsusuri: Linisin ang mga platen upang maiwasan ang mga debris na makaapekto sa pagkakahanay ng amag o kalidad ng bahagi. Suriin ang kondisyon ng hydraulic fluid para sa mga palatandaan ng kontaminasyon o pagkasira. I-verify ang pagkakalibrate ng mga sensor ng presyon at temperatura. Suriin ang mga de-koryenteng koneksyon para sa paninikip at mga palatandaan ng sobrang init.

Proaktibong Pangmatagalang Pagpapanatili at Pagpapalit ng Bahagi

Higit pa sa mga pang-araw-araw at lingguhang gawain, ang isang mas malalim na plano sa pagpapanatili ay kinakailangan upang matugunan ang pagkasira ng bahagi sa paglipas ng panahon. Para sa mga pasilidad na nagpapatakbo ng maraming shift, ang tanong ng kung paano dagdagan ang output sa isang multi daylight RTM press madalas lumitaw. Ang isang multi-daylight press, na nagtatampok ng maraming mga istasyon ng amag sa pagitan ng mga platen nito, ay maaaring kapansin-pansing pataasin ang output sa pamamagitan ng pagpapahintulot sa pag-curing ng isang bahagi habang ang isa ay ini-inject at ang ikatlong bahagi ay na-demold. Gayunpaman, ang kumplikadong makinarya na ito ay nangangailangan ng mas mahigpit na iskedyul ng pagpapanatili. Ang mga pangunahing aktibidad sa pangmatagalang pagpapanatili ay kinabibilangan ng:

• Pag-overhaul ng Hydraulic System: Ang pana-panahong pagpapalit ng hydraulic fluid at mga filter ay mahalaga. Sa paglipas ng panahon, ang mga seal at hose sa hydraulic system ay bababa at dapat palitan bilang bahagi ng preventative maintenance program upang maiwasan ang sakuna na pagkabigo.
• Pag-inspeksyon sa Platen at Tie-Bar: Ang mga platen ay dapat suriin para sa flatness at ang mga tie-bar para sa anumang mga palatandaan ng pag-uunat o pagmamarka. Ang maling pagkakahanay ay maaaring magdulot ng hindi pantay na puwersa ng pag-clamping at mga pagkakaiba-iba ng kapal ng bahagi.
• Serbisyo ng Injection System: Ang mga precision meter, mixer, at pump ng injection system ay dapat na regular na linisin at serbisiyo upang maiwasan ang pagtatayo ng resin at matiyak ang tumpak na kontrol sa ratio. Ang mga static na mixer ay dapat palitan bilang inirerekomenda.
• Pag-verify ng Control System: Ang PLC, mga sensor, at mga interlock na pangkaligtasan ay dapat na pana-panahong masuri at ma-calibrate upang matiyak na gumagana ang mga ito nang tama, pinapanatili ang pag-uulit ng proseso at kaligtasan ng operator.

Sa pamamagitan ng pamumuhunan sa isang disiplinadong kultura sa pagpapanatili, maaaring i-maximize ng mga manufacturer ang uptime, performance, at return on investment ng kanilang RTM molding press, na tinitiyak na ito ay nananatiling pundasyon ng mahusay na pagmamanupaktura sa mga darating na taon.
