SMC (Sheet Molding Compound)
Angkop para sa mass production ng mga produkto na nangangailangan ng mataas na kalidad sa ibabaw at paglaban sa panahon, ay sensitibo sa gastos, at hindi nangangailangan ng matinding structural strength o magaan na katangian. Kasama sa mga bentahe nito ang matatag na pagganap ng paghubog, mahusay na pagtatapos sa ibabaw, at mature na automation. Gayunpaman, ito ay medyo mabigat, na may limitadong mga mekanikal na katangian (kumpara sa tuluy-tuloy na fiber composites) at dimensional na katumpakan.
HP-RTM (High-Pressure Resin Transfer Molding)
Angkop para sa mga structural na bahagi na nangangailangan ng mataas na higpit/lakas, magaan na disenyo, at fiber continuity, o kapag ang strength-to-weight ratio ay isang pangunahing salik sa pagmamanupaktura. Kabilang sa mga bentahe nito ang mataas na tiyak na lakas ng panghuling produkto at ang kakayahang gumawa ng manipis na pader at malalaking span na bahagi ng istruktura. Ang mga disadvantage ay kumplikadong mga proseso, mataas na gastos para sa mga hulma, tooling, at mga materyales, at mahigpit na mga kinakailangan sa pagkontrol sa proseso. Ang oras ng pag-ikot at pagiging produktibo ay limitado ng sistema ng paggamot.
1. Materyal na pagkakaiba
|
| SMC | HP-RTM |
| Mag-compose | Mga tinadtad na fibers (pangunahin glass fibers) polyester o unsaturated resin matrix fillers/flame retardants/accelerators reinforcing modifiers. Ang materyal ay ibinibigay sa anyong sheet (pre-mixed compound). | Ang intervention immersed fabric (unidirectional fabric, woven fabric, laminated fabric, continuous fiber preform) low viscosity liquid resin (epoxy/unsaturated polester/styrene substitute, atbp.) ay na-injected at gumaling sa mataas presyon. |
| Hibla ari-arian | Tinadtad o random oriented fibers, na walang tuloy-tuloy na fiber reinforcement - balanse ang performance sa lahat ng direksyon (isotropic), ngunit ang partikular na lakas at higpit ay mas mababa kaysa sa continuous fiber composites. | Ang mga tuluy-tuloy na fibers (salamin, carbon, o hybrid), na may mga na-configure na oryentasyon, nag-aalok ng mahusay na mechanical properties, lalo na sa direksyon ng fiber . |
| Pormula a dvantage | Madaling flame-retardant (karaniwang nakakakuha ng UL94 V-0 rating o nakakatugon sa mga automotive flame-retardant na pamantayan), na may magandang weather resistance at dimensional stability. | Makakamit ng mataas na glass o carbon fiber volume fraction (mataas na lakas, mataas na higpit, magaan), na may mga mapipiling resin system para mapahusay ang thermal stability, adhesion, at flame retardancy (bagama't maaaring mas kumplikado at magastos ang mga pagbabago sa flame retardant). |
| Ibabaw at pagkatapos ng paggamot | Nagbibigay ng isang makinis na ibabaw na madaling angkop para sa pagpipinta at patong. | Dapat bigyang-pansin ang paghubog sa ibabaw at kontrol sa pagtagos ng resin; Ang post-processing ay karaniwang kinakailangan upang makamit ang mataas na kalidad ng surface. |
2. Pangwakas na Kalidad ng Produkto
|
| SMC | HP-RTM |
| Mekanikal Mga Katangian | Ang tensile at shear strengths ay katamtaman, na ginagawang angkop para sa mga bahagi na napapailalim sa pare-parehong pagkarga o para sa hindi pangunahing mga takip na nagdadala ng pagkarga. Ang paglaban sa epekto ay karaniwan, kahit na ang mga tinadtad na hibla ay nag-aalok ng ilang kalamangan sa pagsipsip ng enerhiya. | Sa direksyon ng hibla, ang lakas at higpit ay maaaring mas mataas kaysa sa SMC; Ang paglaban sa pagkapagod at paglaban sa pag-crack ay mas mataas, na ginagawa itong angkop para sa mga istrukturang nagdadala ng pagkarga o mga bahagi na sumasailalim sa mga puwersang may mataas na epekto o torsional. |
| Dimensional Katumpakan at Katatagan | Nabuo sa pamamagitan ng pagpindot, na may mahusay na dimensional na katatagan; gayunpaman, ang mga tolerance para sa kapal at maliliit na geometric na katangian ay naiimpluwensyahan ng daloy ng materyal at disenyo ng amag. | Mataas na mga kinakailangan para sa kapal at kontrol ng lokal na pagpuno; kung ang pag-iniksyon at pagbubuhos ay mahusay na idinisenyo, ang mataas na dimensyon na katumpakan ay maaaring makamit, ngunit ang pag-urong ng resin ay nangangailangan din ng tumpak na kontrol at kabayaran. |
| Kalidad ng Ibabaw / Hitsura | Maaaring makamit ang isang makinis na ibabaw nang direkta, na angkop para sa mga aesthetic na kinakailangan ng mga nakalantad na takip, na may mahusay na pagdirikit ng pintura. | Ang mga direktang nabuong ibabaw ay maaaring mangailangan ng post-treatment (varnish, polishing, coating, o film) upang makamit ang parehong antas ng hitsura gaya ng SMC; Ngunit ang karaniwang mode na gelcoat o teknolohiya ng lamad ay maaari ding gamitin upang mapabuti ang hitsura, na nagpapataas ng gastos. |
3. Pindutin at Pantulong na Kagamitan
Ang SMC ay nangangailangan ng medyo mababang pamumuhunan ng kagamitan at ito ay mature at matatag sa teknolohiya. Karaniwan, ang pagpoproseso ng SMC ay nangangailangan lamang ng isang press, isang set ng molds, at isang heating system upang makagawa ng mga bahagi. Ang mga kinakailangan sa pagganap para sa press ay hindi mataas. Ang mga hilaw na materyales ay maaaring mabili nang direkta sa anyo ng sheet at timbangin at gupitin gamit ang isang SMC cutting machine. Pagkatapos ng paghubog, ang mga natapos na bahagi ay nangangailangan lamang ng pag-sanding.

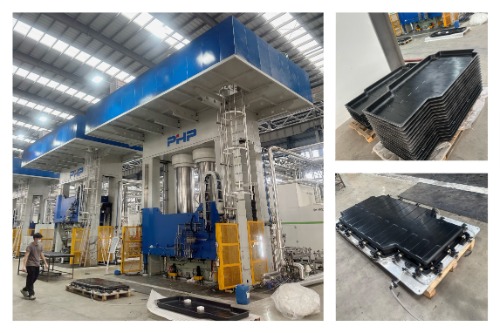

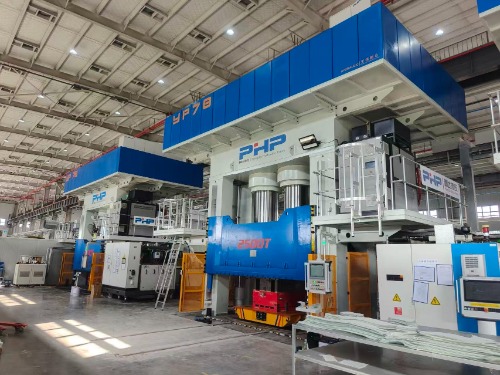

Nangangailangan ang HP-RTM ng mas mataas na kagamitan na pamumuhunan. Karaniwan, ang materyal ay kailangan una ma-preheated at preformed, pagkatapos ay sumailalim sa high-pressure injection molding sa isang malaking toneladang press, at sa wakas ma-trim at maggupit gamit ng laser cutter. Ang buong proseso - mula sa hilaw na materyal hanggang sa tapos na produkto - ay nangangailangan ng kagamitan kabilang ang: isang 100–200-toneladang preforming press (na may heating system), system ang system, vacuum system, at four-corner leveling function), dalawang set ng molds, cutting machine, resin injection machine, cooling at curing fixtures, laser cutter, at airtightness tester. Malaki ang paunang pamumuhunan.
4. Iba pa
Pagpapanatili at Recyclability: Parehong ang SMC at HP-RTM ay mga thermosetting system, na ginagawang mahirap ang pag-recycle.
Lightweighting: Ang HP-RTM (lalo na kapag gumagamit ng carbon fiber) ay makabuluhang makababawas ng timbang kumpara sa SMC. Kapag inilapat sa mga pabahay ng baterya, maaari nitong mapahusay ang saklaw ng sasakyan o bawasan ang kabuuang halaga ng baterya.
Supply Chain / Availability Risk: Ang chain ng supply para sa tinadtad fiber SMC ay karaniwang stable; carbon fibers at high-performance resins ay maaaring makaranas ng makabuluhang pagbabago ng presyo sa panahon mahigpit supply, na nangangailangan ng pagsusuri ng pangmatagalang katatagan ng supply.
Flexibility ng Proseso: Mas nababaluktot ang HP-RTM para sa mga kumplikadong pinagsama-samang istruktura, na binabawasan ang bilang ng mga kasunod na bahagi ng pagpupulong (magaan ang timbang at mas kaunting mga hakbang sa pag-assemble), ngunit ang mga amag at proseso ay mas mahirap baguhin nang mabilis. Ang SMC ay mas mahusay na angkop para sa mataas na volume na produksyon na may kaunting mga pagkakaiba-iba ng disenyo.
Mga Panganib sa Kaligtasan at Pagpapatakbo: Ang HP-RTM resin injection at curing systems ay maaaring may kasama mababa ang lagkit na nakakalason o pabagu-bagong bahagi, na nangangailangan ng mas mahigpit na kontrol sa operating environment, bentilasyon, at personal na kagamitan sa proteksyon.
5. Buod
|
| SMC | HP-RTM |
| Hibla Type | Tinadtad na Random Fibers | Continuous Fibers (Orientable) |
| Halaga ng Materyal bawat Bahagi | Mababa | Mataas (dahil sa carbon fiber/epoxy cost) |
| Pagiging kumplikado ng Tool / Kagamitan | Gitna (Pindutin ang pag-init) | Mataas (Nangangailangan ng pagsukat ng iniksyon, mga selyadong amag, pagpainit, at vacuum) |
| Oras ng Ikot / Kapasidad ng Produksyon | Angkop para sa mataas na dami ng produksyon | Ang Kapasidad ng Produksyon ay nakasalalay sa pagpapagaling ng dagta; maaaring madagdagan sa pamamagitan ng parallel processing. |
| Kalidad ng Ibabaw | Mahusay (madaling makuha ang makinis, kaakit-akit na ibabaw) | Nangangailangan ng karagdagang teknolohiya sa pagproseso o pelikula |
| Structural Strength / Light weighting | Gitna | Mataas (lalo na kapag gumagamit ng carbon fiber) |
| Flame Retardant / Lumalaban sa Panahon | Madaling matamo sa pamamagitan ng pagbabalangkas | Nangangailangan ng espesyal na pagbabalangkas, na may mataas na gastos |
| Naaangkop na Mga Bahagi | Mga aesthetic na takip, takip, at mataas na volume na bahagi | Load-bearing housings, reinforcements, at complex integrated structures |
